Квартирный электрощиток: схема

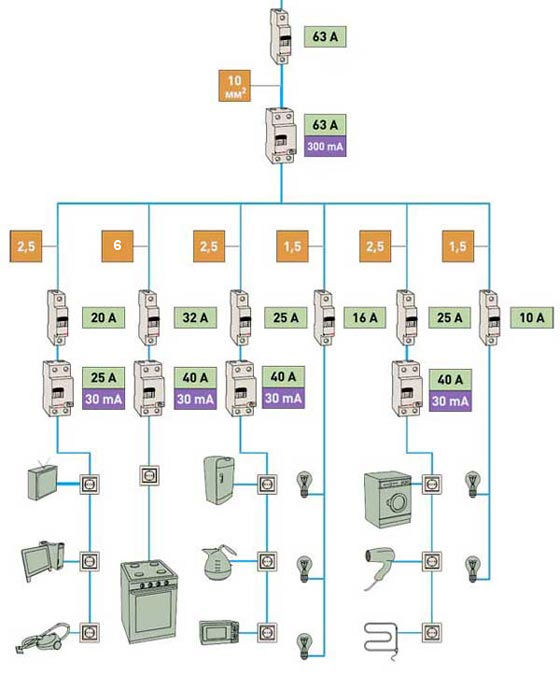

В интернете много уже написано про квартирные электрощитки, пришло время перейти к практике. Вот идеальная, на наш взгляд, схема квартирного электрощитка, из доступных в продаже материалов, который можно собрать своими руками. В примере максимально разделены все зоны и помимо классических автоматических выключателей применены системы защиты - УЗО. Также расписаны сечения проводов, а из иллюстраций видно назначение каждой из цепей.

Номиналы автоматических выключателей применены в соответствии с сечением примененного кабеля. Как видите, поддерживается классический принцип – провод сечением 1,5 кв.мм для освещения, 2,5 кв.мм на розетки. Для электроплиты потребуется кабель мощнее - 4 или, лучше, 6 кв.мм. Сразу оговоримся: данный запас по сечению провода жизненно важен в случае именно электроплиты, если посчастливилось эксплуатировать варочную панель, то можно чуть ослабить требования. Как правило, на большинство варочных панелей в инструкции указывается ток, отсюда, можно вычислить сечение провода. Духовка потребляет значительно меньше, да и используется реже, поэтому можно смело разделить нагрузку.

На входе в квартиру указано сечение 10 кв.мм, но это в идеале и с приличным запасом. В большинстве случаев, с газовыми плитами, это 6 или 4 кв.мм. Также на входе на всю квартиру применено УЗО, назначение такого УЗО - пожарное, так как величина дифференциального тока 300 мА. Выпускаются также дифференциальные выключатели на токи 100 мА и меньшие номиналы. Для защиты людей применяют УЗО с меньшими дифференциальными токами 10 или 30 мА непосредственно в потенциально опасные помещения. В нашем примере УЗО защищают все розетки, на кухне, в санузле, во всех комнатах. В ваших руках определить целесообразность такого решения. Наше мнение: в ванную комнату и туалет однозначно следует ставить УЗО, кухня на ваш вкус, комнаты не обязательно.

Как видите, осветительная сеть разделена на зоны и не снабжена УЗО. Разделение на зоны очень удобное решение, а дополнительная защита осветительной сети не требуется. Во-первых, отсутствует случайное соприкосновение с электроприборами, а во-вторых, подразумевается, что корпуса светильников вы соедините с РЕ проводом, со всеми вытекающими плюсами такого подключения.

Все средства защиты как раз поместятся в аккуратненький квартирный электрощиток на 18 мест. Электрический счетчик можно устанавливать как совместно, так и отдельно. Комплектование квартирного электрощитка дело творческое и затратное, главное в этом деле разумный подход.
