Готовим электропроводку для подключения и работы кондиционера

Вы купили кондиционер! Наконец мастера его установили, вам надо лишь взять в руки пульт и наслаждаться прохладой в знойный летний день. Но прежде, чем начать пользоваться этим мощным электроприбором, можете ли вы быть уверены, что ваша проводка и розетка готовы к повышенной нагрузке?

Конечно, данный, незаменимый во многих квартирах, агрегат не потребляет запредельных киловаттов, но все-таки, к его появлению в доме нужно подготовиться. Поскольку, в моменты включения происходят значительные скачки тока, а кондиционер их не любит и, кроме всего, нужно обязательно продумать, как розетка под кондиционер будет подключаться в квартирном электрощитке.

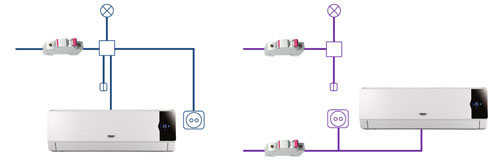

Схема электрического щитка с кондиционером

Идеальным решением для кондиционера будет выделение отдельного автоматического выключателя и прокладка отдельного питающего электрического кабеля.

Но, кондиционер очень часто появляется в доме, когда уже все ремонты давным-давно закончились, и приходится решать задачу уже по месту. В таком случае единственно верное решение – выбрать наименее загруженную ветку электропроводки и включать сплит-систему туда.

Возможно потребуется скорректировать в бОльшую сторону номинал автоматического выключателя, если позволяет сечение провода. Также замена будет нужна, когда из-за индивидуальных особенностей конкретно взятого автомата, он будет беспричинно срабатывать, несмотря на достаточный запас по току. Такое поведение автомата вызвано разбросом параметров его «пусковой характеристики», или правильнее - ампер-секундной.

Обычно, для разработки схемы щитка с учётом кондиционера применяются два подхода:

  • индивидуальные кабели на розетки по всей квартире и отдельные кабели на осветительные приборы;
  • отдельный кабель на комнату, а уже внутри разделение в коробке на осветительную группу и электроприборы.

Если в схеме "первого типа" (слева) не подготовить электропроводку , то при скачке тока из-за кондиционера в дальней комнате, погаснет, скажем, ни в чём не повинный телевизор на кухне.

Например, в комнате, где нужно обеспечить максимальную стабильность температуры, установлен кондиционер и схема электроснабжения "второго типа". В случае скачка тока выбъет какой-нибудь автомат, но кондиционер должен работать. Иначе обесточится ответственный участок вместе с освещением и другими розетками. Значит на той ветке, и нужно усиливать электропроводку. То есть заменить данный участок от коробки до щитка.

Пока шёл наш ремонт, мы убедились, что нам кондиционер не пригодится. Так как наш дом расположен с запада на восток, а в нашей местности летом преобладают западные ветра. Получается, что дом постоянно продувается, в результате чего в квартире не жарко. Кроме того, три из четырёх окон выходят на север. И кроме этого, большой минус сплит-систем в том, что они не доставляют свежий воздух с улицы, а лишь гоняют и охлаждают его со всеми вирусами и бактериями внутри помещения.

На следующих этапах работы над проектом электроснабжения своей квартиры я займусь


Автор статьи - Тимофей Исков 16 ноября 2010
