Светильник из светодиодной ленты своими руками

Готовый светильник из светодиодной ленты своими руками

Все чаще в изготовлении основных источников света и различных видов подсветки применяются светодиоды. Однако, цена на светодиодные изделия иногда оказытся необоснованно высокой. Мы предлагаем вам сэкономить и попробовать изготовить светильник со светодиодами своими руками, используя в качестве основы простую светодиодную ленту. Идея создания такого светильника возникла у нас совершенно случайно после завершения всех основных этапов ремонта квартиры своими руками. Специально для этой цели мы ничего не приобретали, а ленту со светодиодами мы купили для того, чтобы подсветить мебель на кухне и в гардеробной. В процессе обустройства гардеробной планировка ее несколько изменилась и вместо задуманных ранее светодиодных полос подсветки потребовался центральный источник света - что-то вроде лампы дневного света. Вот тут мы и решили попробовать изготовить такую лампу из светодиодов, чтобы купленная лента не лежала невостребованной. Посмотрим как можно самостоятельно собрать необычный, но полноценный источник света из светодиодной ленты.

Сборка лампы из светодиодной ленты своими руками

Для начала несколько слов о конструкции самой лампы. Светильник на основе светодиодной ленты обычно состоит из блока питания, профиля для ленты и самой светодиодной ленты.

Светодиодная лента у нас есть, блок питания тоже, осталось определиться с профилем. Ведь от формы профиля зависят конструкция и внешний вид будущего светильника. Но если вспомнить, как выглядит стандартный профиль для светодиодной ленты, то лампа получается достаточно скучной. Тут нам пришла замечательная, на наш взгляд, идея - использовать в качестве профиля никуда больше не годный остаток плоской хромированной перекладины, которую мы использовали при сооружении плательных секций нашей гардеробной (она же "труба овальная"). Действительно, все оригинальное просто.

Первым делам подготавливаем профиль – хромированную перекладину. Для увеличения уровня освещенности мы сделали две такие заготовки, которые расположили параллельно друг другу и соединили между собой небольшими металлическими пластинами от мебельной фурнитуры с помощью саморезов.

Для ввинчивания саморезов предварительно можно рассверлить отверстия тонким сверлом. Иначе из-за скользкой хромированной поверхности очень сложно точно закрепить трубы между собой.

Приклеиваем светодиодную ленту на плоскую сторону нашей перекладины, предварительно очистив и обезжирив поверхность. С обратной стороны профиля закрепляем блок питания. Защитный рассеивающий экран в нашем случае не предусматривается, так как особо не нужен.

Теперь аккуратно припаиваем маленькими проводниками в одно целое участки светодиодной ленты на разных трубах. При выполнении этой операции требуются осторожность, чтобы не допустить перегрева и соблюдение полярности при соединении кусков ленты.

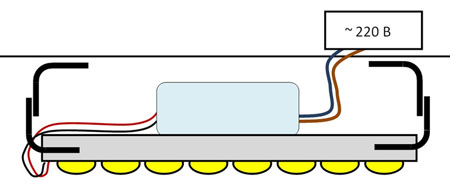

Наша светодиодная лампа почти готова, теперь всю это красоту необходимо подвесить к потолку. Из подручных средств крепления у нас имеются только мебельные уголки, которые замечательно входят в плоскую трубу по бокам. Соединённые вместе, две трубы крепятся на потолке с помощью двух других уголков.

За счет этого конструкция располагается на некотором расстоянии от потолка и есть место для комфортного размещения блока питания как раз между потолком и лампой. Подвешенный светильник подключаем к питающей сети и оригинальный источник света собранный своими руками готов.

Технические характеристики самодельного светодиодного светильника

Напоследок несколько слов о технических характеристиках нашего изделия. В общем случае световые характеристики такого светильника напрямую зависят от типа и количества светодиодов на ленте. Их может быть 30, 60 и даже 120, а «сдвоенные» экземпляры светодиодных лент, соответственно позволяют разместить в два раза больше светодиодов. У нас в распоряжении была самая простая лента с 60 светодиодами на метр, типа 3528 и мощностью потребления 4,8 Вт/м. На сдвоенную платформу из труб разместилась лента длиной 3,4 метра или 204 светодиода. Ток потребления самой ленты при напряжении источника питания 12,25 В зафиксирован на уровне 1,16 Ампера. Значит, с учетом КПД блока питания 0,85, мощность потребления такого светильника равна 16,72 Вт.

Лампа из светодиодов своими руками

Исходя из световых характеристик светодиодов типа 3528, световой поток каждого диода от 3 до 7 люмен. Световой поток нашей ленты заявленный производителем - 240 Люмен/Вт, значит общий световой поток ленты длиной 3,4 м будет около 816 люмен. С одной стороны эта цифра проигрывает стоваттной всенаправленной лампе накаливания имеющей световой поток за 1200 люмен. Но за счет однонаправленного расположения светодиодов на ленте, субъективно кажется, что такая лампа светит даже немного сильнее.

Лампа из светодиодов своими руками

Нестандартно используемые мебельные трубы-перекладины в качестве светодиодного профиля не только оказались хорошим теплоотводом, но и весьма свежо смотрятся, прекрасно вписываясь в интерьер. Правда, при выключенном состоянии на светильнике видны проводники, соединяющие участки ленты, которые совершенно её не портят. А при включенном освещении лампа смотрится совсем как «магазинная». За счет хромированной поверхности перекладины лента и труба кажутся единым целым. Отсутствие рассеивающего экрана обнажает светодиоды, но при этом не снижает светового потока исходящего от лампы. Так почти из подручных средств можно своими руками сделать неплохой светильник, который не дорог по цене, прекрасно впишется в интерьер и сэкономит электроэнергию.

Читайте также

Сравнение сроков службы и реальной экономии различных энергосберегающих ламп.
Выбираем розетку удачной конструкции
Наш рейтинг производителей розеток и выключателей.


Автор статьи - Тимофей Исков 10 февраля 2014
