Электропроводка для освещения. Правила безопасного подключения

Все знают какими цветами обозначаются проводники. Нейтральный проводник – всегда голубого, защитный – только желто-зеленого, и фазный – коричневого или белого цветов. Для розеток в силовой цепи это все понятно, путаница возможна при прокладке осветительной сети. Сколько проводов и какого цвета стоит закладывать для люстр? Как соединять «разноцветные» провода в монтажных коробках и в выключателях? Попробуем найти формулу, которая сделает электропроводку не только эстетически красивой и понятной, но и безопасной.

Как правильно соединять провода к светильникам и выключателю

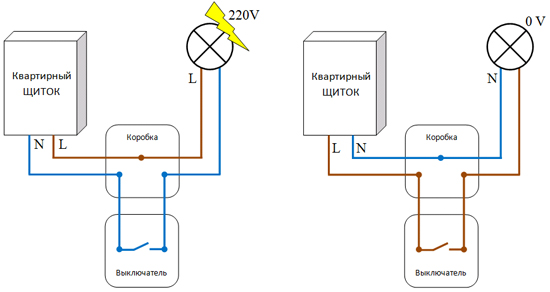

Посмотрите на рисунок. Как правильно размыкать провода? С одной стороны в первом случае все понятно: фазный оставляем в покое, а размыкать будем «нефазный», если и перепутаем нейтральный и защитный – ничего страшного. На самом деле все наоборот! В первом случае, когда выключатель в разомкнутом состоянии опасное напряжение будет подано на светильник. При замене лампочки, например, человек может оказаться под напряжением. Это недопустимо. Правильный вариант - второй!

Сколько проводников должно идти к светильнику

Теперь давайте определимся как правильно подключать светильник. По новым правилам, светильники, как и другие бытовые приборы, оборудуются защитным или заземляющим проводником. Этот проводник соединяется с соответствующим контактом в монтажной коробке и продолжается вплоть до щитка, где он соединен с общим контуром заземления. Таким образом на металлическом корпусе электроприбора никогда не окажется опасного напряжения.

Монтаж электропроводки под освещение

Тогда для подключения светильника требуется иметь трехпроводный кабель. А если светильник с разделением на группы и управляется сдвоенным выключателем? Тогда требуется еще один проводник.

Как происходит в жизни? До светильника доходит всего три, а то и всего два проводника. Где же тут взяться защитному проводнику? Значит при замене проводки или капительном ремонте, нужно проложить 4-х или 5-и проводный кабель до люстры. Три всегда найдут применение, при увеличении зон подсветки и остальные не останутся без дела. Проблема только одна – такие типы кабелей стоят дороже и, самое главное, мало распространены. Поэтому то и не хватает духа потратить время хотя бы на поиски нужного кабеля.

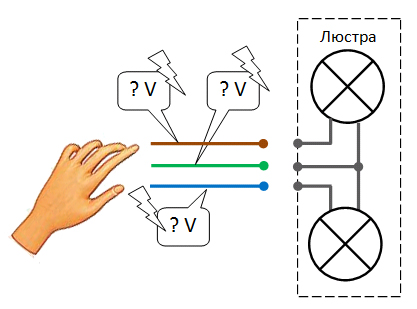

Посмотрите еще на один рисунок. Из потолка торчит три проводника для люстры: общий нейтральный и два фазных проводника. К каким из них подключать подключить лампочку? А к каким из них вторую? Вот тут совершенно непредсказуемая ситуация, которая усугубляется, если отсутствует выключатель, который, в свою очередь, также предназначен для включения трех проводников. Даже цветовое обозначение проводников может не спасти, а даже навредить.

Для выхода из состояния неопределенности, предлагаем действовать по правилу. Это правило можно выработать для себя самостоятельно. Мы же предлагаем то, которым с успехом пользуемся сами.

Правило безопасного цветового обозначения проводников

Как смонтировать электропроводку под освещение

Давайте будем рассматривать реальную ситуацию, когда повсеместно использован трехжильный кабель. Это хоть и не правильно, зато жизненно. Даже если мы проложим защитный проводник до люстры, в коробке не к чему его будет подключить. Можем условно назвать этот принцип «0 вольт». Итак, мы решили, что при подключении светильников размыкаем фазовый проводник. Значит, и при подключении к лампочке будем уверены, что голубой проводник всегда присоединен к щитку и имеет нулевой потенциал. Тогда третий провод используем для коммутации второй цепи, если такая будет в будущем.

Для случая с одноцветными проводами используют метку с помощью изоленты. Например, можно обозначить синей изолентой нейтральный проводник, а цветной изолентой (красной или черной) - проводники, находящиеся под напряжением. Или не помечать ни какие проводники, кроме нейтрального, ведь на нем всегда напряжение – 0 вольт.

Электропроводка под освещение своими руками

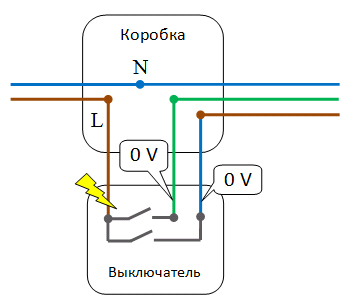

Как соединять проводники в выключателе? Давайте рассуждать по принципу наглядности: что можно подумать о напряжении, глядя на цветовое обозначение? Если на выключателе размыкается или размножается только фазное напряжение, то будем считать, что на коричневом проводнике всегда присутствует напряжение. Значит коричневый проводник подводится от щитка, а голубой и желто-зеленый от выключателя подводятся через монтажную коробку к лампочкам.

Как ни странно, но намного проще, если все три проводника одного цвета. Мы обозначим красной или черной (главное не синей) изолентой один фазный провод, идущий от щитка, тогда бесцветные уходят к светильнику.

Как собрать проводку под освещение

Самое веселое – разобраться в монтажной коробке. Давайте примем за основу факт, что все голубые проводники – безопасные (как бы игриво это не звучало). Обычно в коробке можно определить направление откуда отходят провода: от щитка, выключателя или люстры. Значит, нейтральные проводники от щитка с люстрой автоматически объединены по смыслу. Появилось странное сочетание N-L – соединение между выключателем и люстрой. Это и является иллюстрацией того, что данная связь порождение размыкающегося контакта.

Если в монтажной коробке все проводники одного цвета, то придется делать пометки изолентой: нейтральный проводник голубого цвета, значит все остальные под напряжением. С использованием второго цвета – все становится предельно ясно. Не исключается разметка буквами «L», «N», «1L», «2L» и т.п., а также обозначение по назначению «L1/выкл», «L2/выкл». Также по окончании работ не плохо бы иметь схему с обозначением цветов проводников. Но это уже творческий момент – главное, чтобы система обозначений стала понятна тем, кто будет затем в ней разбираться!
