Программируемый терморегулятор для электрического тёплого пола

Во время ремонта квартиры своими руками при обустройстве электрического тёплого пола немаловажную роль играет терморегулятор. Именно с помощью терморегулятора происходит включение, выключение тёплого пола и выставляется комфортная температура. Продавцы в один голос заявляют, что самым лучшим выбором является программируемый терморегулятор. Только он самый правильный и экономит электричество.

Хорошо. Мы согласны экономить электричество. Но программируемый регулятор нужно еще и запрограммировать. Если обратиться к скудным инструкциям, которые есть в интернете, то перспектива самостоятельного программирования определённо настораживает. Давайте попробуем разобраться, как самостоятельно программировать подобные терморегуляторы на нашем примере.

Принцип программирования терморегулятора для тёплого пола

У любого терморегулятора, даже программируемого, есть ручной режим. То есть выставляется комфортная температура и терморегулятор её поддерживает: отключаясь при достижении заданной температуры и включаясь при остывании. Температуру терморегулятор определяет двумя способами:

  • от воздушного датчика, установленного в собственном корпусе;
  • от выносного датчика, установленного в тёплый пол, обычно, уложенного в гофру как можно ближе к нагревательному элементу.

Задача энергосбережения решается с помощью выставления временных интервалов работы регулятора. Зачем зря греть пол, если никого нет дома? На индикаторах ручной режим обозначен символом руки, а автоматический или программированный – стилизованными часами. В большинстве случаев идея программы одинаковая, отличия лишь в способе перевода данной игрушки в режим программирования.

Первое, что сбивает с толку ответственного покупателя – разночтения в описаниях технических параметров. Например, на один и тот же регулятор есть два описания: «6 программируемых временных отрезков» или «функция программирования 7 дней для энергосбережения». Что к чему? Догадаться невозможно.

Основная задача программирования – определение времени включения и выключения терморегулятора. Поначалу, кажется, что временных отрезков очень много и можно запутаться. Но представление о программировании во временных отрезках у всех производителей примерно одинаковое. Разработчики разделяют три недельных программы:

  • Будни с понедельника по пятницу + два выходных – суббота и воскресенье;
  • Рабочая неделя с понедельника по субботу + выходной – воскресенье;
  • Одинаковый режим на всю неделю.

То есть в будни, когда нормальные люди на работе, терморегулятор включается в работу три раза в день: утром, днём и вечером. В выходные же он работает одним временным отрезком. Начало и конец этих временных отрезков и предстоит запрограммировать пользователю.

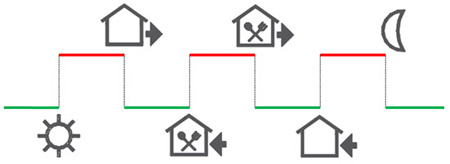

События, когда следует включать или выключать тёплый пол, обозначены вот такими стилизованными значками: солнце встало, ушёл на работу, пришёл на обед, опять пошёл на работу, вечером пришёл домой, взошла луна – всем спать.

При покупке терморегулятора, есть программа по умолчанию. Если вас устроит время включения и пятидневная рабочая неделя, то остаётся только откорректировать комфортную температуру.

Заводские установки температуры и временных интервалов

  отрезок времени символ время температура

ПН-ПТ 1 6:00 20
2 8:00 15
3 11:30 15
4 12:30 15
5 18:00 22
6 22:00 15

СБ-ВС 1 8:00 22
2 23:00 15

Практика использования терморегулятора электрического тёплого пола

Наш человек начинает читать инструкцию только в том случае, если сам не смог догадаться. Именно так было и в нашем случае: с ручным режимом всё и так понятно, в автоматическом удалось только откорректировать температуру. И казалось, что так и должно быть, ведь «они там» всё и так хорошо придумали. Наверное, программирование заключается именно в установке температуры, а режим дня уже не поменять. Но на практике это далеко не так.

Поначалу использовался только ручной режим – «сам включу, сам выключу, когда будет надо». Однако, забота заранее включить и вовремя выключить привела к противоположному результату. Утром, ступая на холодную плитку произносилось легендарное «чёрт побери!», потом тёплый пол нагревался, перед уходом на работу обязательно выключался в целях экономии. Вечером картина повторялась. Через несколько недель, когда уже все мысли перед сном были «заточены» на тёплый пол, в самый ответственный момент его забывали отключать на ночь. Утром звучало традиционное «чёрт побери!», пол выключался, а вечером история повторялась.

В итоге пришлось взять инструкцию и освоить это несложный прибор. Перво-наперво установить текущее время и определиться с недельным циклом работы. И уже потом сместить включения-выключения в удобное для нашей семьи время.

Как показала практика, циклы по умолчанию подходят только тем, у кого есть дети, возвращающиеся, например, из школы. Но когда вся семья работает, во время обеда тёплый пол не нужен. Но и этот подводный камень можно легко обойти. Нужно сместить время обеда на ужин, а «третье включение» на промежуток времени перед сном. При такой компоновке стало действительно очень удобно.

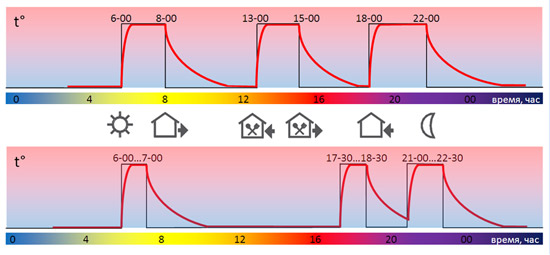

Основные кратковременные массовые набеги в санузел наблюдается утром и вечером когда все приходят с работы, перед сном же наблюдается более растянутое по времени пользование туалетами. На диаграмме хорошо видно, что пол даже не успевает остывать между вторым и третьим включением.

Для точной установки времени включения, нужно засечь промежуток времени необходимый до комфортного прогрева. Как правило, при грамотном монтаже, время прогрева составляет где-то около получаса. Значит, включаем тёплый пол за полчаса до будильника. Время выключения можно установить даже чуть раньше, чем последний опаздывающий побежит в школу или на работу. Инерционные свойства хорошо разогретого пола позволяют сэкономить и на этом участке времени.

Сэкономить на электроэнергии с использованием программируемого терморегулятора можно не за счёт суперначинки последнего. А лишь потому, что умный помощник не работает впустую. В сочетании с грамотно смонтированной системой тёплого пола, программируемый терморегулятор действительно стоящее приобретение. Остаётся лишь сделать один шаг – прочитать инструкцию.


Автор статьи - Тимофей Исков 10 сентября 2015
